‧ 技術資料 ‧ 紅外線輻射燈管架構簡介
~本頁資料會不定期更新、更詳細，歡迎經常瀏覽~

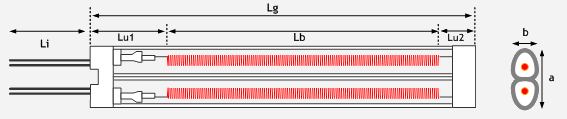

以下圖中波紅外線輻射燈管為例
燈絲（下圖紅色部分）由高純度石英管（Quartz Tube）保護，兩端由陶瓷頭封住，導線透過陶瓷頭穿出


說明：
Lg：燈管全長，通常以mm為單位（下同）
Lb：燈管有效加熱長
Lu1：無效加熱長1
Lu2：無效加熱長2
綜合以上，Lg = Lb + Lu1 + Lu2
Li：導線長度
a x b：燈管截徑，孿管（或稱8字管）有三種 33x15 mm、22x10 mm、18x8 mm，單管有四種，Ø 8mm, 10mm, 13.8mm, 19mm
另外，輻射燈管可選擇背部是否鍍反射層，反射層材料一般以金為主（Gold coating），其次可為特殊環境鍍霧面石英（QRC）為反射層。

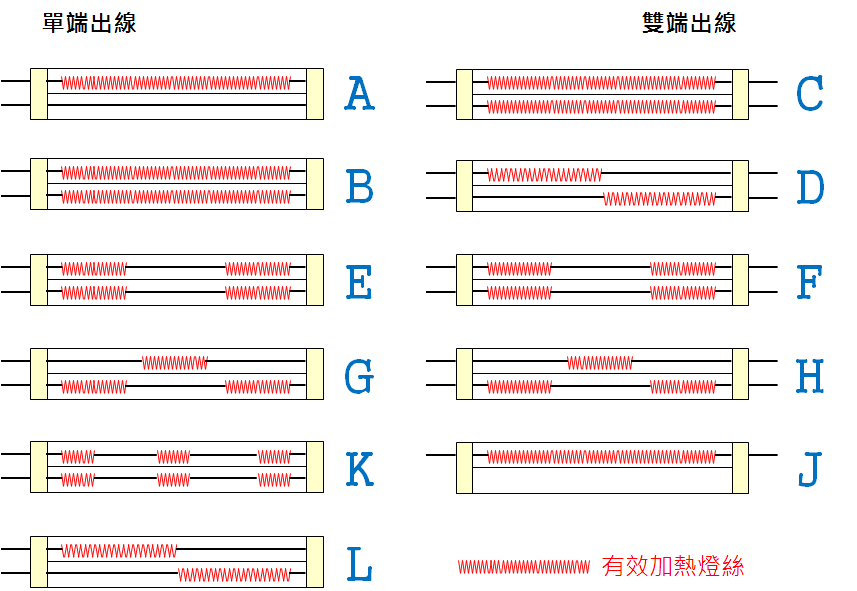

孿管燈管可量身訂製。以下為基本樣式


截徑尺寸精度

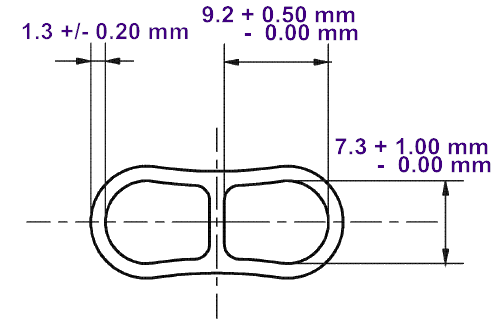

23x11 mm

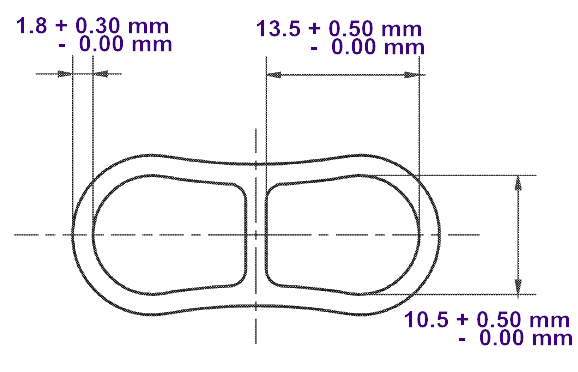

33x15 mm
